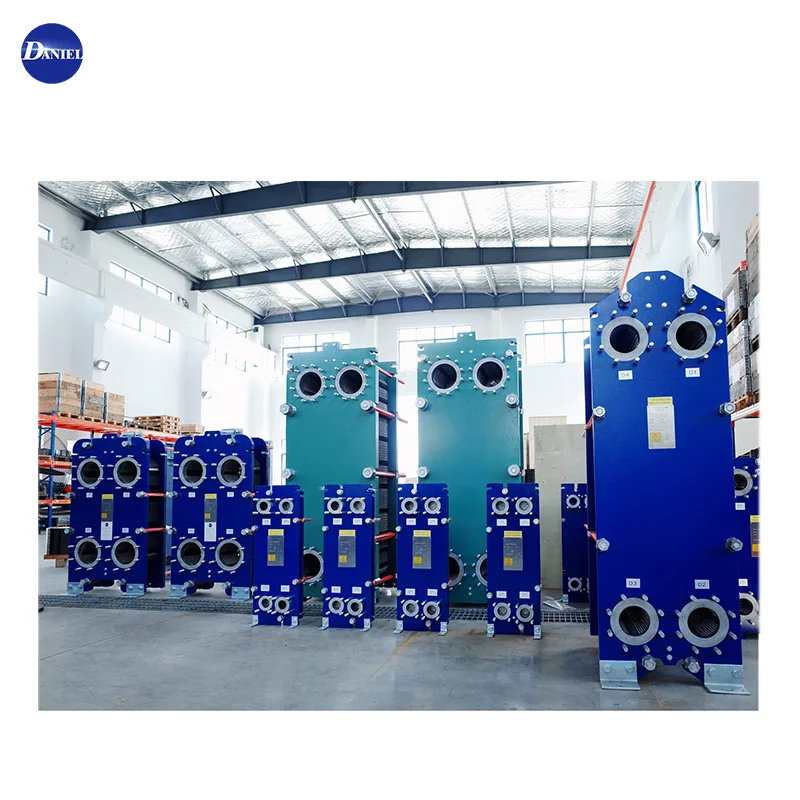

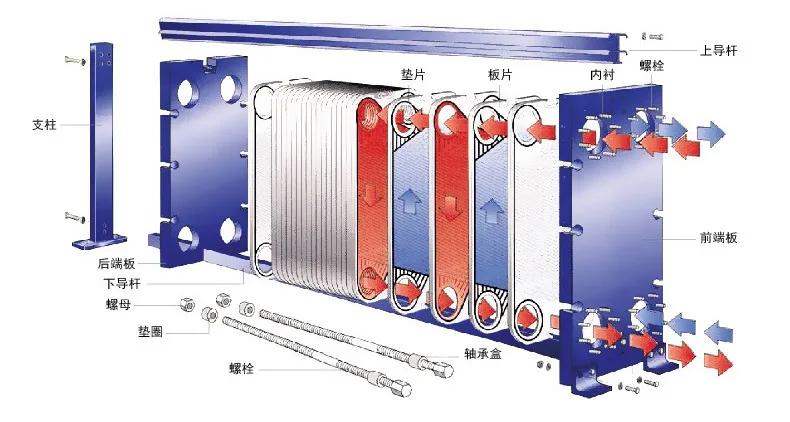

Struktur produk penukar panas pelat Daniel yang dapat dilepas

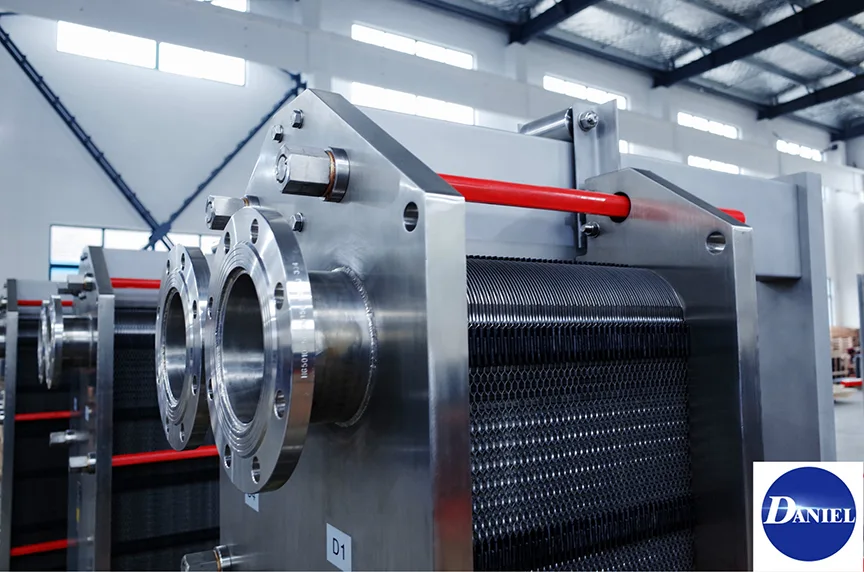

Komponen penukar panas pelat
Pasar dan Aplikasi
Untuk waktu yang lama, Jiangyin Daniel Cooler telah berkomitmen untuk menyediakan penukar panas pelat berkualitas tinggi untuk pelanggan di minyak bumi, bahan kimia, industri, makanan dan minuman, listrik, metalurgi, pembuatan kapal, HVAC dan industri lainnya di banyak negara dan wilayah. Saat ini, lebih dari 20.000 penukar panas pelat beroperasi dengan baik di berbagai industri.
Keuntungan dari penukar panas plat
Promosikan aliran cairan di antara pelat untuk membentuk turbulensi. Aktifkan pelat logam untuk beradaptasi dengan tekanan yang berbeda. Saluran aliran pelat pola kecil "herringbone" terdiri dari dua pelat yang berdekatan dengan perbedaan sudut herringbone 180 derajat. Oleh karena itu, ada banyak titik sudut di antara pelat, yang dapat mencapai satu titik setiap 130mm ². Saluran aliran tidak rentan terhadap deformasi, memiliki resistensi tekanan yang relatif tinggi, dan dapat menahan perbedaan tekanan yang kuat. Pada saat yang sama, karena alirannya tiga dimensi dan turbulensi relatif intens, koefisien perpindahan panas tinggi.
|
Struktur kompak |
Ruang yang ditempati oleh penukar panas pelat adalah salah satu yang terkecil di antara semua jenis penukar panas saat ini. Di bawah kondisi pertukaran panas yang sama, luas lantai penukar panas pelat hanya 1/3 hingga 1/4 dari penukar panas shell dan tabung, dan tidak memerlukan ruang perawatan tambahan saat dibongkar.
|
|
Koefisien Perpindahan Panas Tinggi |
Karena fakta bahwa media yang mengalir dalam kelompok pelat dapat membentuk turbulensi pada angka Reynolds yang relatif rendah (RE), dan fouling lebih kecil kemungkinannya untuk terbentuk pada pelat yang halus, ia memiliki efisiensi perpindahan panas yang sangat tinggi. Secara umum pertukaran panas air-ke-air, koefisien perpindahan panas dari penukar panas pelat dapat mencapai lebih dari 6000W/m ² ℃, yang 3 hingga 8 kali lebih tinggi dari penukar panas shell dan tabung.
|
|
Tingkat Pemulihan Panas Tinggi |
Karena koefisien perpindahan panas yang tinggi, karakteristik rasio aliran yang sangat baik dan aliran balik sepenuhnya, perbedaan suhu perpindahan panas dapat dipilih sangat rendah. Oleh karena itu, sangat cocok untuk pemulihan panas energi tingkat rendah. Secara ekonomi layak untuk mencapai tingkat pemulihan panas lebih dari 90% menggunakan penukar panas pelat tunggal.
|
|
Kemampuan beradaptasi yang bagus |
Penukar panas pelat lipat memiliki kemampuan beradaptasi yang tak tertandingi. Setelah pemasangan, kelompok pelat logam dapat ditingkatkan atau dikurangi untuk memenuhi persyaratan proses ekspansi atau kontraksi.
|
|
Aliran stagnan rendah |
Karena saluran alirannya yang kecil dan aliran stagnan minimal, ia dapat mulai dengan cepat, segera merespons ketika operasi kontrol berubah, dan secara signifikan mengurangi berat peralatan.
|
|
Nyaman untuk pemeliharaan |
Desain pelat memastikan tidak ada sudut mati, sehingga pembersihan bahan kimia dapat dilakukan di tempat tanpa pembongkaran. Untuk penukar panas pelat yang dapat dilepas, mereka juga dapat dengan mudah dibuka untuk pembersihan mekanis menyeluruh.
|

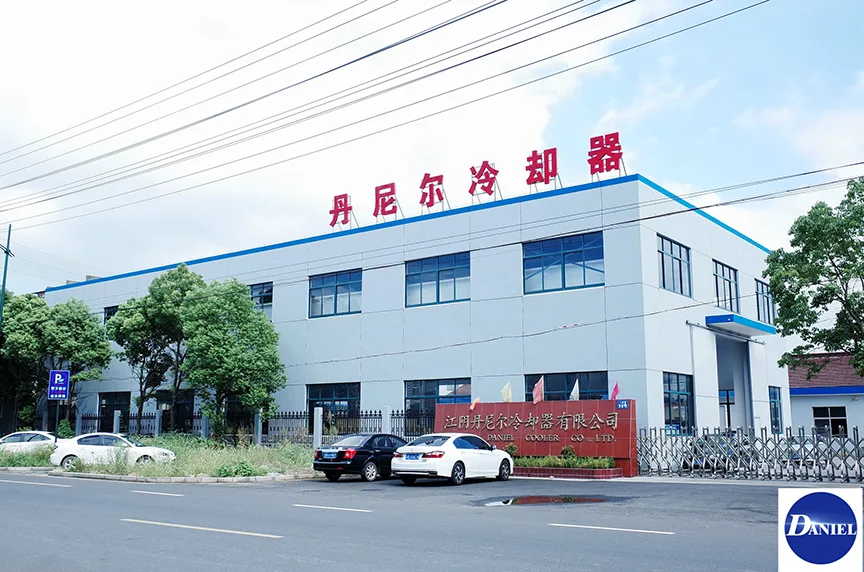

Jiangyin Daniel Cooler Co., Ltd. (Daniel Cooler) didirikan pada tahun 2004. Ini adalah produsen penukar panas yang memproduksi penukar panas pelat yang dapat dilepas (PHE), gasket penukar panas (phegasket), pelat penukar panas (pheplate) dan menyediakan layanan pemeliharaan penukar panas pelat (phegasteance.
Jiangyin Daniel Cooler memiliki teknologi desain dan produksi dan pengetahuan penukar panas profesional. Jiangyin Daniel Cooler telah berkomitmen untuk menyediakan penukar panas pelat berkualitas kepada pelanggan di minyak bumi, bahan kimia, industri, makanan dan minuman, listrik, metalurgi, pembuatan kapal, HVAC dan industri lain di banyak negara dan wilayah.
Pelat penukar panas pelat khusus dan gasket karet dapat dirancang dan diproduksi sesuai dengan kebutuhan pelanggan
Model strip karet penukar panas pelat: M3, M6B, M6M, M6MX-L, M6MX-R, M10B, M10M, M15B, M15Blip, MK15BW, M15m, M20M, MX25B, MX25M, M30, MA30M, MA30M, EC5, MX20, M330M, MA30M, MA30M, EC500, EC500, MX25M, M330M, MA30M, MA30W, MA30W, EC500, MX21 Clip8H, AM30, MX25, Ec350, TL6B, TL10B, TS20M, TS6M, AM30, P22, P26, P31, P32, P36, A15B, A15M, A10, A10B, T20B, T20M, TS20M, P36, TL10B, T20P, clip6, clip8, clip10, AX30, AX30B, AX30BW, JWP26, JWP36, EC50, EC150, EC350, EC500.
Sugar industry, Metallurgical industry Heat exchanger rubber gasket, sealing gasket EC50, EC150, EC350, EC500, EC500-WTEL, EC500-WTFE, EC500-ETFC, EC500-TFR, EC50-WTEL, EC50-WTFEEC50-ETFC, EC50-TFR, EC350-WTEL, EC350-WTFE, EC350-ETFC, EC350-TFR,
Model Gasket Penukar Panas Piring: T4, H17, N35, N25, SR2, N50, A055, J060, M92 (Perekat), J092, A085, J107, Q080, K34, K55, K71 (Perekat), P105, M60, P12, P19, P190, P12, P12, P12, P12, P12, P12, P12, P12, P12, P12, P12, P12, P12, P12, P12, P12, P12, P12, P120 Q055, J185, SR6, H12, SR1, RS3
Model Gasket Penukar Panas Piring: VT4, VT8, VT10, VT20, VT20, N40, VT40, VT80, VT130, VT1306, VT2508, VT2508 B-10, VT2508 B-16, NT1008 B NT2508, NT1008, NT1008, NT1008 B NT1008, NT1008 B NT1008 B-16 NT150S, NT150L, VT405, NT250S, NT250L Vicarb
Plate heat exchanger gasket models: V10, V20 (button type), V20 (F paste), V45 (button type, paste type), V60 (paste type), V85 (paste type), V130 V4, V13, V20, V28, V45, V60A, V60B, V85, V85D, V100A, 100B, V110A, V130, V170, V280
Model Pad Pad Penukar Panas Plat: GX-12, GX-12P1, GX-018, GX-26, GC-26, GX42, GC42, GC-30PI, GC-60PI, GX-51, GC-51, GX-60, GX-100, GX-180,
Model Pad Rubber Penukar Panas Piring: Sigma9, Sigma26, Sigma27, Sigma37, Sigma66, Sigma76, Sigma114, Sigma7, Sigma x29, Sigma M37, Sigma38, Sigma M66, Sigma 107, Sigma90salal
Model Gasket Penukar Panas Penukar Panas: S4, S7, S8, S9, S14, S15, S15FS, S21, S22, S30, S37, S39, S41, S43, S47, S50, S62, S65, S81, S83, S1212
Model cincin penukar panas pelat: TL90PP, TL90SS, TL150PP, TL150SS, TL200PP, TL200SS, TL250PP, TL250SS, TL400SS, TL550PP, TL850SS, TL650PP, TL650SS, TL850SS, TL650PP, TL650SS, TL850SS, TL650PP, TL650SS, TL850SS, TL650PP, TL650SS, TL850SS, TL650PP,
Model Gasket Penukar Panas Piring: RX-70, LX50A, EX-15, EX-16, UX416, UX-01, UX-05, UX-20, UX-30, UX-40 dapat dirancang dan diproduksi sesuai dengan kebutuhan pelanggan
Pelat penukar panas pelat khusus dan gasket karet model utama pelat penukar panas pelat dan gasket karet:
1. Pelat penukar panas pelat. M6MD, M10 (MFML, MFGL, M10BD, M10BW), M10-BFGL, M15- (MFG, MFML, FFM, BFG), M20-MFGL, M15-BFM, M20-MFM, M20-MFM, M20-MFM, M20-MFM, M20-MFM, M20-MFM, M20-MFM, M20-MFM, M20-MFM, M20-MFM, M20-MFM, M20-MFM, M20-MFM, M20-MFM, M20-MFM, M120 M30, MX25B, MX25M, AK20-FGL (E, F), A10 (B), A15, A15B, A15BW, A20, A20b, A3, A35, AX30, TS6, TS20, TL6, TL10, TL15, T20, C6, C8, C8, C10. AC400. AC600, AV170, AV280.
2. Pelat Penukar Panas Piring A055.AO85, CHF130, H12, H17, H17PA, H17DS, J060, J092, J107, J185, K34, K55, K71, N35, M60, M92, M185, M107, M107, M107, M107, M185, M107, M185, M185, M185, M185, M185, M107, M185, M185, M185, M185, M185, M185, M185, M185 yang M185 yang ” Q030D, Q055D, Q080D, R10, R10G, R14, R14S, R23, R40S, R5, R55, R66, SR2, SR3, SR9, SR14, BR1.06, BR034, BR028, BBL1.6TAF, BBL1.6BF, BR1.08CF? N35, N25, N50, AO55, H17,
3. Plate heat exchanger plates: GX-51, GX-013, BR013 (trough type), GX-108, GX-214, GX-26, GC-26, UFX-26= GX-26GX-26, GX-51, GX-100, GX-60, GX-180, GC-26, GC-51... Vicarb (method G): V10, V20, V45, V60, V85 ... Sondex: S14, S15, S15FS, S21, S30, S41, S43, S50, S65, S83 ... Hisaka, W.Schmidt …… ..
4. Pelat Penukar Panas Piring NT150L/N40/FA157/FA158/AF161/FA184NG/FA184WG/FA192NG/FA192WG/VT10/VT20/VT2
5. Piring penukar panas Seri BR Series diproduksi di GR Series, BR005, BR01, BR03, BR05, BR08, BR13…
Penerapan Gasket Penukar Panas Piring Daniel:
Industri Kapal: Terutama digunakan untuk pendinginan, pendingin air jaket, pendingin oli pelumas, pendingin pendingin piston, pendinginan oli transmisi, pemanasan awal minyak bahan bakar berat, pemanasan awal diesel, pendinginan proses lainnya, dll.
Industri Daya: Penukar panas terutama digunakan dalam pendingin air siklus terbuka atau tertutup, pendingin oli transmisi, pendingin oli turbin, pendingin oli pelumas, piston dan turbin dan pendingin pendingin engine, pemulihan panas pembangkit listrik diesel, pemulihan panas gas buang.
Penukar panas terutama digunakan dalam industri farmasi untuk: sterilisasi obat, pendinginan emulsi, pemanasan suspensi, pemanasan plasma, pemanasan asam sitrat, pendingin infus, dll., Penukar panas industri baja terutama digunakan dalam pendingin minyak cetakan/pendingin mesin, pendingin oli dengan oli hydraulic, pendingin oli dengan oli/lumrik pendingin oli mesin, pendingin oli, oli hidrolik, oli hydraulic, oli oli, oli hydraulic, oli. Air/emulsi/pendingin air limbah tanaman, bodi tungku/pendukung listrik/pendingin pendingin transformator.
Penukar panas terutama digunakan dalam industri HVAC untuk: pemanasan distrik, air panas domestik, penyimpanan es, pemanasan konstan kolam renang, perangkat pompa panas, perangkat pemulihan panas, pemanasan air panas air panas, air panas panas/pemanfaatan uap, dll.
Penukar panas terutama digunakan dalam industri kimia untuk: pemanasan dan pendinginan media proses, pendinginan oli, pendinginan elektrolit, pemanasan cairan degreasing, pendinginan cairan fosfat, dll.
